„Hebei Sunrise International Iron & Steel Co., Ltd.“ yra viena patikimiausių naftos perdirbimo gamyklų plieno konstrukcijų gamintojų ir tiekėjų Kinijoje. Būkite tikri, kad iš mūsų gamyklos nusipirksite pritaikytą naftos perdirbimo plieno konstrukciją už konkurencingą kainą. Jei turite klausimų dėl citatos, nedvejodami rašykite mums el.

Atvejo analizė: Basros naftos perdirbimo gamyklos plėtra (II etapas) – modulinis struktūrinis pristatymas

1 200 tonų konstrukcinio plieno pristatymas į Basrą (Iraką) yra dvigubas iššūkis: ekstremali aplinkos temperatūra, pasiekianti 55 laipsnius, ir labai ėsdinanti, siera{3}} turtinga naftos chemijos atmosfera. Šiam išplėtimo etapui mūsų veikla apėmė 48 daugiapakopių modulinių vamzdžių stelažų, sunkiųjų laivų atraminių platformų ir susijusių saugos prieigos sistemų detalizavimą, gamybą ir išankstinį-surinkimą. Projektas reikalavo griežto tarptautinių kodeksų laikymosi ir griežtos kokybės kontrolės, kurią patvirtino „Bureau Veritas“ (BV).

Svetainės montavimo kliūčių įveikimas naudojant{0}}parduotuvės modulinius stelažus

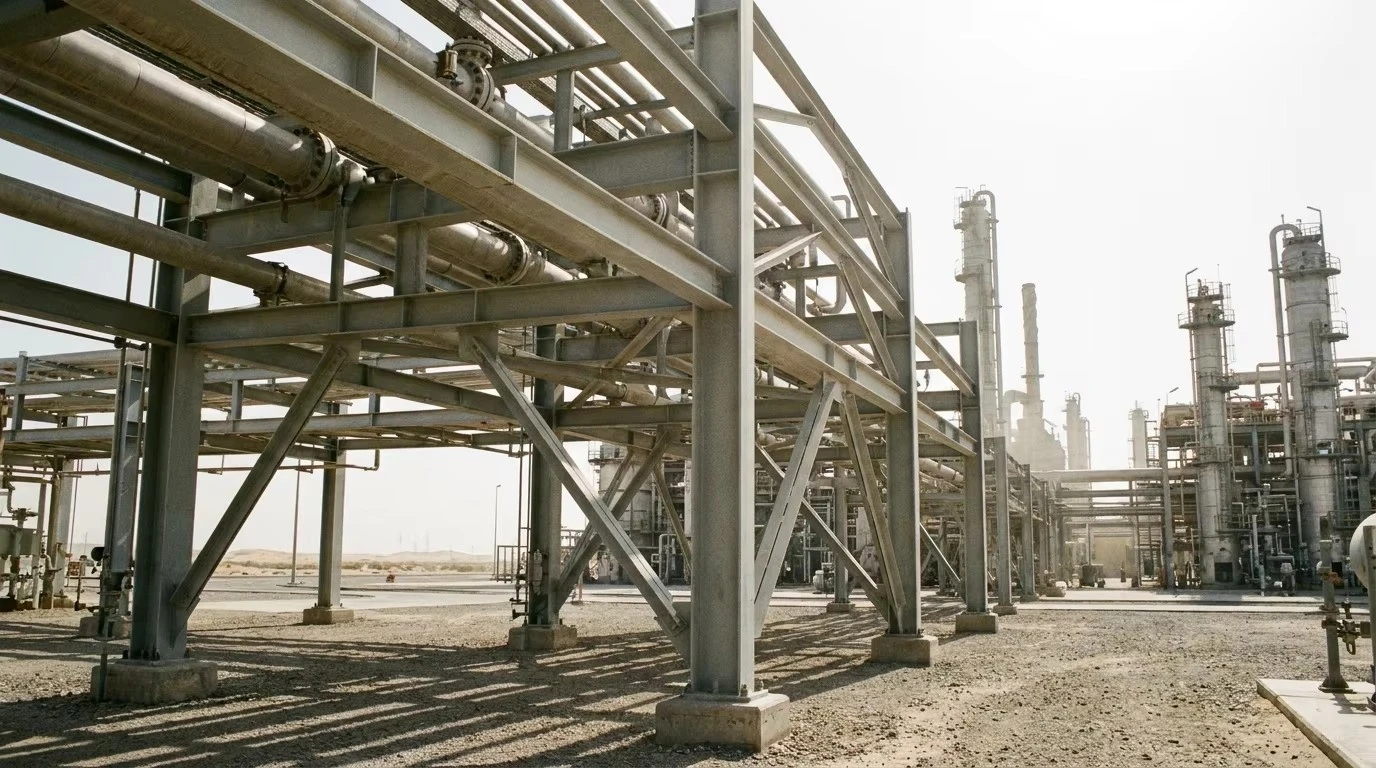

Sudėtingų plieninių konstrukcijų pastatymas po atšiaurią Basros dykumos saulę-po gabalo-yra labai lėtas ir reikalaujantis daug darbo-. Siekdami sušvelninti šią-svetainės kliūtį, Tangšano kieme vamzdžių stelažus moduliavome į 48 visiškai-suvaržtus, kelių{7}}pakopų erdvinius vienetus (kiekvieno jų matmenys iki 12,0 m x 3,5 m x 4,0 m).

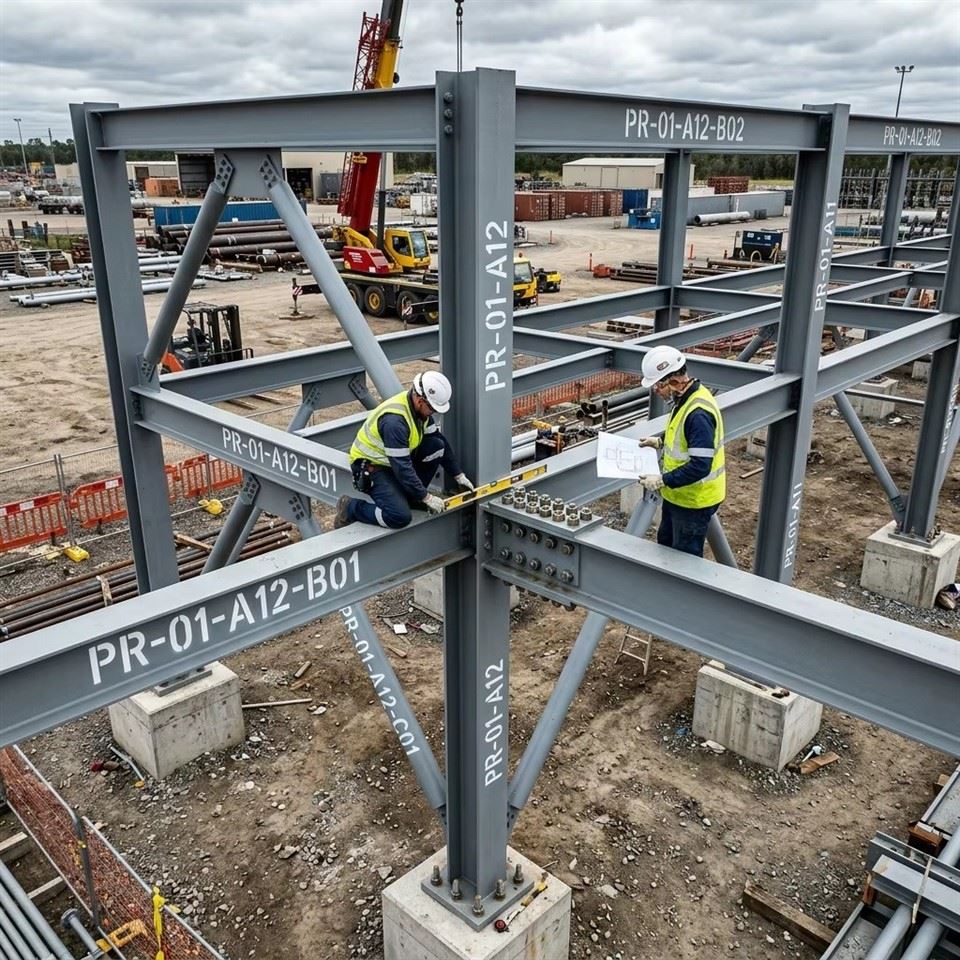

Kiekviena jungtis buvo iš anksto-surinkta, sulygiuota ir pažymėta atitikmeniu-prieš išardant gabenimui vandenynu. Šis kontroliuojamas cecho-surinkimas leido statybvietės rangovui pakelti iš anksto paruoštus

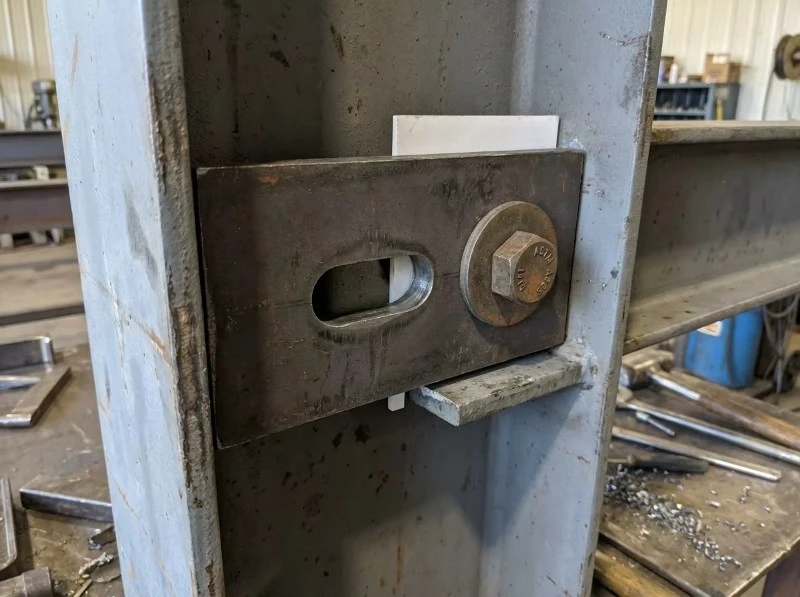

Šiluminio judėjimo valdymas: tikslios{0}}frezuotos plyšinės jungtys

Ekstremalios temperatūros svyravimai Basroje{0}}nuo žemiausios žiemos 5 laipsnių iki didžiausios vasaros 55 laipsnių -sukelia didelius šiluminio plėtimosi ir susitraukimo įtempius išilgai naftos perdirbimo gamyklos ilgų{{4}vamzdžių stelažų. Siekdami išvengti konstrukcijų surišimo ir užsifiksavimo-įtempimų, mūsų detalizuotojai sujungė sunkias-plyšines jungtis su PTFE (teflonu) slankiojančiomis plokštėmis ant viršutinės-pakopos vamzdynų sijų.

Norint pasiekti sklandų, netrukdomą slydimą, reikėjo ypatingo gamybos tikslumo. Naudojome didelio-greičio CNC frezavimą, kad padarytume įpjovas varžtų skyles, kurių leistinas nuokrypis yra ±1,0 mm, užtikrinant nuspėjamą šiluminį judėjimą be konstrukcijos deformacijos esant didžiausiai temperatūrai.

Griežtas EN 1090 EXC3 kokybės užtikrinimas angliavandenilių saugai

Atsižvelgiant į nepastovią rafinavimo proceso zonų pobūdį, visos svarbios suvirinimo siūlės atitiko griežtą EN 1090-2 3 vykdymo klasės (EXC3) standartą. Sunkias stulpelių ir sijos ir kolonos įtempimo flanšų griovelių jungtis suvirino sertifikuoti ASME IX skyriaus ir EN ISO 9606-1 suvirintojai, naudodami kvalifikuotus WPS ir PQR.

Mūsų QA/QC protokolas įpareigojo vykdyti išsamią NDT programą (100 % VT, 100 % UT ir 100 % MT) visoms pirminėms struktūrinėms jungtims. Siekiant užtikrinti visišką skaidrumą ir atitiktį prieš išsiuntimą, buvo pristatyta visiškai atsekama kokybės dokumentacija-su NDT žurnalais, suvirintojų sertifikatais ir BV-antspauduotais malūno bandymo sertifikatais (MTC)-.

1 klausimas: ar „Sunrise“ gali tvarkyti modulinės naftos chemijos konstrukcijos dizainą, atitinkantį mūsų vamzdynų modelius?
A: Taip. Mūsų 20+ detalių inžinieriai puikiai išmano „Tekla Structures“, PDMS ir SP3D. Galime importuoti jūsų dujotiekio išdėstymo modelį, atlikti susidūrimų aptikimą ir suprojektuoti optimalius konstrukcinius mazgus, kad užtikrintume, jog plieniniai rėmai ir vamzdžių atraminės pakabos puikiai atitiktų jūsų proceso vamzdynus.

2 klausimas: ar jūsų suvirinimo procedūra atitinka ASME arba AWS standartus, reikalingus naftos perdirbimo gamykloms?
A: Visiškai. Mūsų suvirintojai yra sertifikuoti pagal AWS D1.1 ir EN 287. Visos suvirinimo procedūros atitinka patikrintas WPS (suvirinimo procedūros specifikacija) ir PQR (procedūrų kvalifikacijos įrašas). Teikiame visas NDT (UT/MT) ataskaitas apie visas apkrovą{4}}nešančias jungtis.

3 klausimas: kaip apsaugoti masyvias konstrukcines kolonas nuo pakrančių sūraus vandens korozijos per jūrą?
A: Visi naftos perdirbimo gamyklos konstrukciniai elementai kraunami ant pagal užsakymą pagamintų-sunkių{1}}plieninių padėklų. Komponentai suvynioti į pramoninei korozijai -atsparią plėvelę, tvirtai surišti ir siunčiami 40 pėdų atviro viršaus (OT) arba plokščio stovo (FR) konteineriuose, užtikrinant nulinę konstrukcinę deformaciją ar dangos įbrėžimus gabenant jūra.

Populiarus Žymos: naftos perdirbimo gamyklos plieno konstrukcija, Kinijos naftos perdirbimo gamyklos plieno konstrukcijų gamintojai, tiekėjai, gamykla
